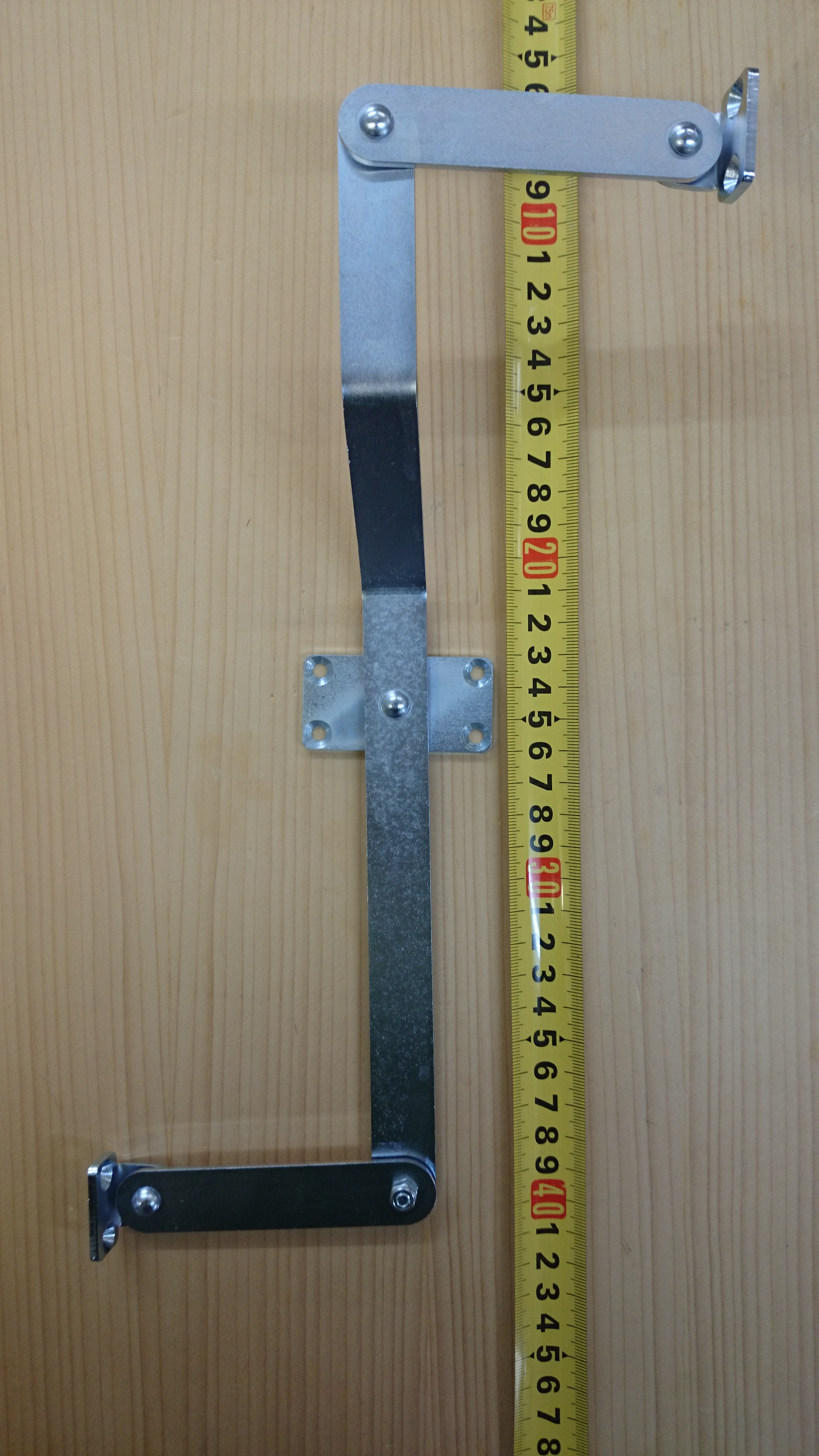

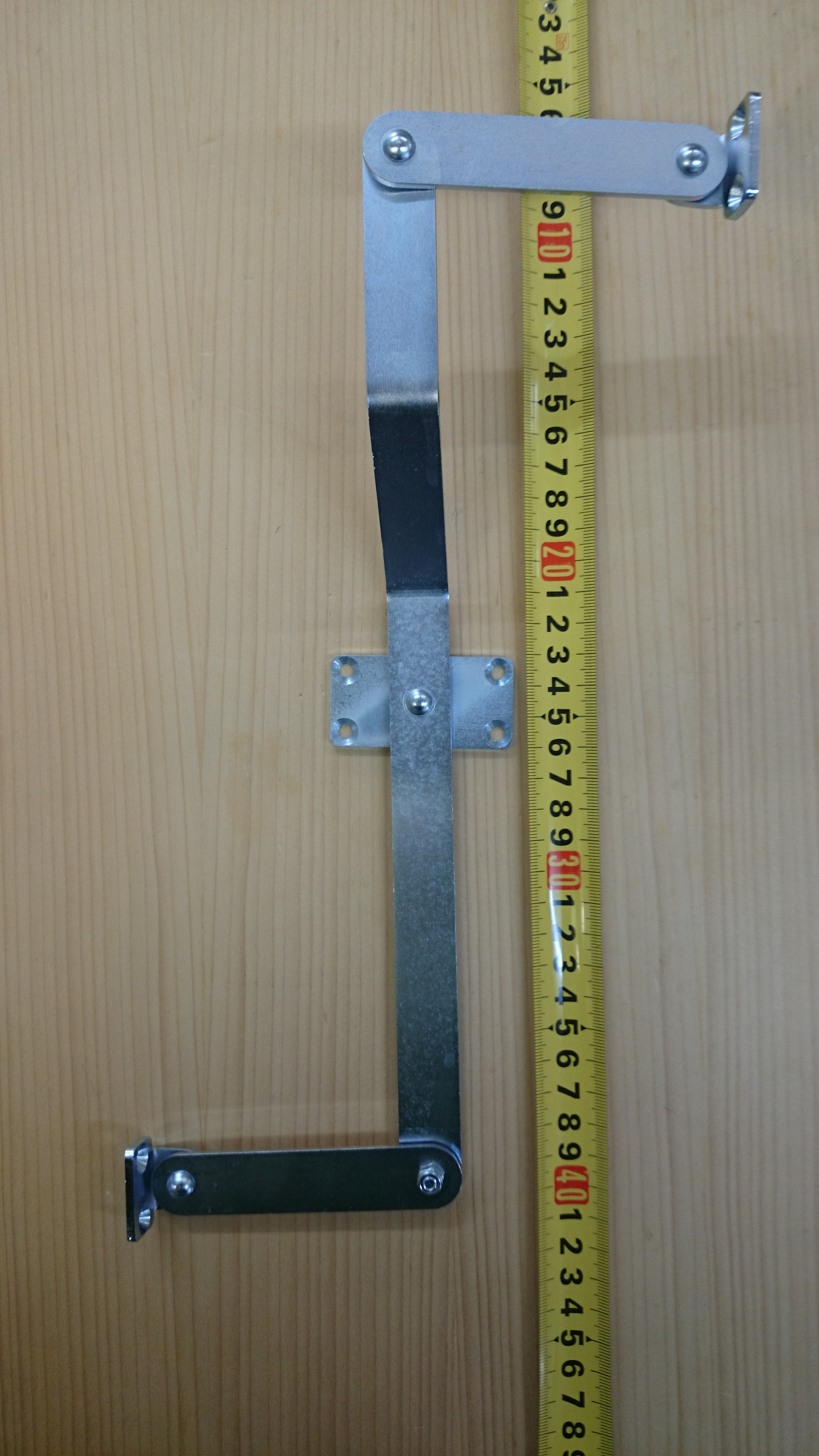

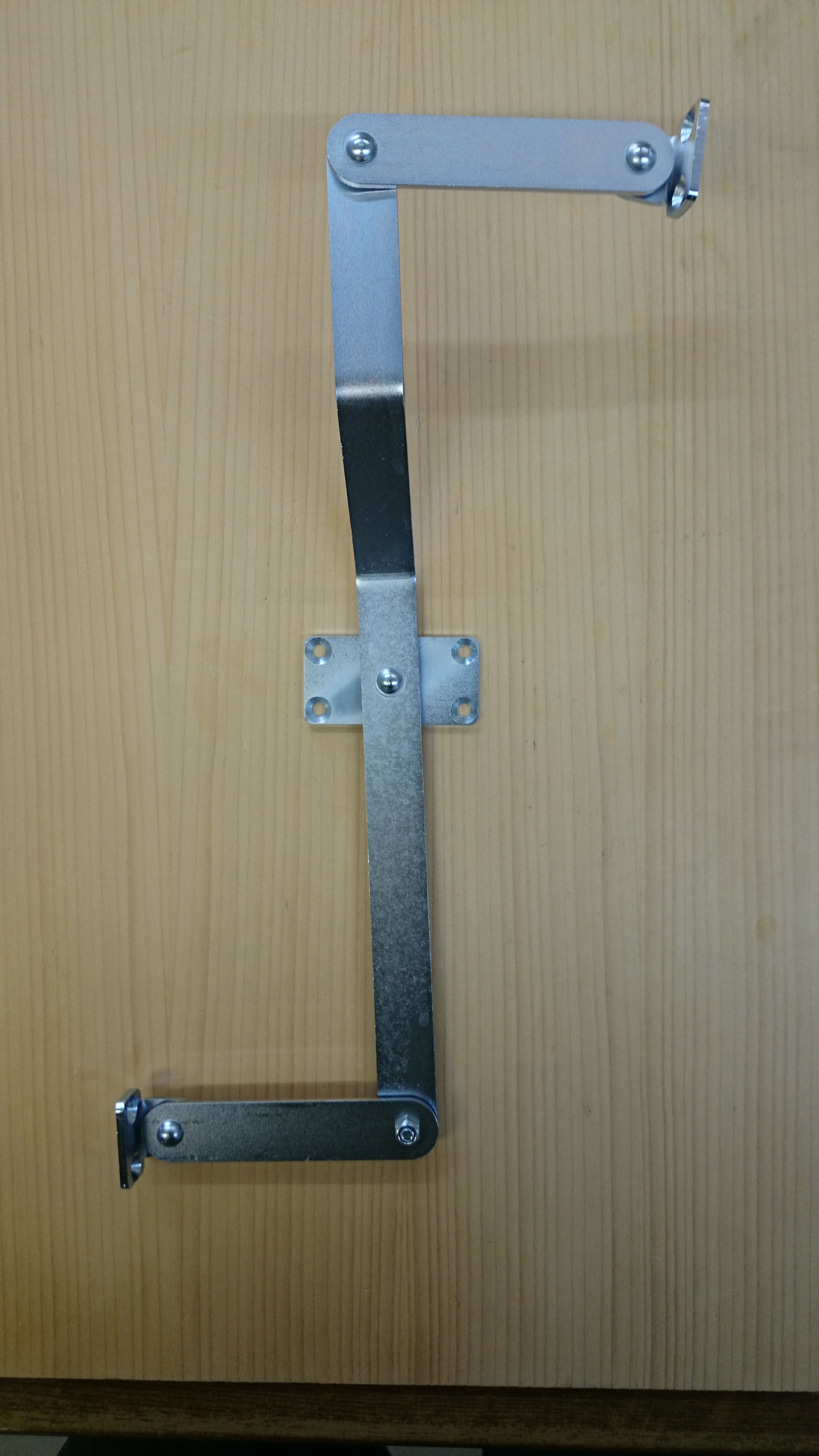

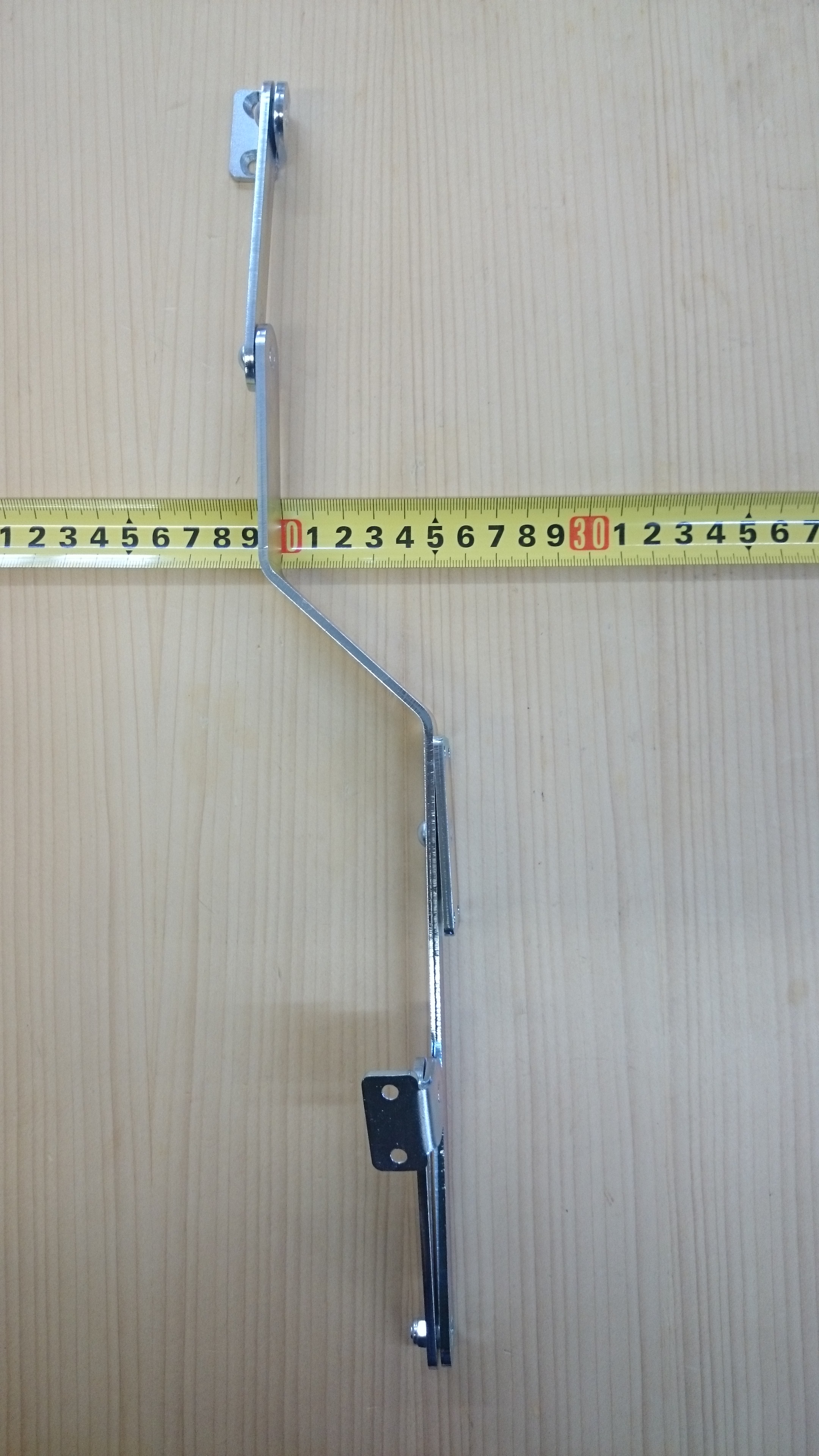

Úvod » Okenní rozpěry » Rozpěra okenní pro špaletové (kastlové) okno malá vyhnutá RZ04
Tato rozpěra se používá pro výklopné dvojité (špaletové n. kastlové) okno kdy vnitřní křídlo se vyklápí dovnitř a venkovní ven. Venkovní křídlo má panty v horní části, vnitřní v dolní. Venkovní křídlo je osazeno v rámu. Přesah přes rám - vyhnutí je 50 mm, včetně otočné patky 55 mm.
Rozměr úchytné desky 30x60 mm se 4 otvory, hlavní rameno 320 mm, vedlejší ramena 105mm včetně otočné patky.
Tloušt´ka materiálu 3 mm. Pozinkováno.
Určeno pro okna s hloubkou kastlu do 30 cm.
Spojení jednoho bočního ramena s hlavním je rozebiratelné (samojistná matice a šroub).
